- 薄、灵活、多功能的设计
- 集成式铜扩散器
- 防水IP67防护等级

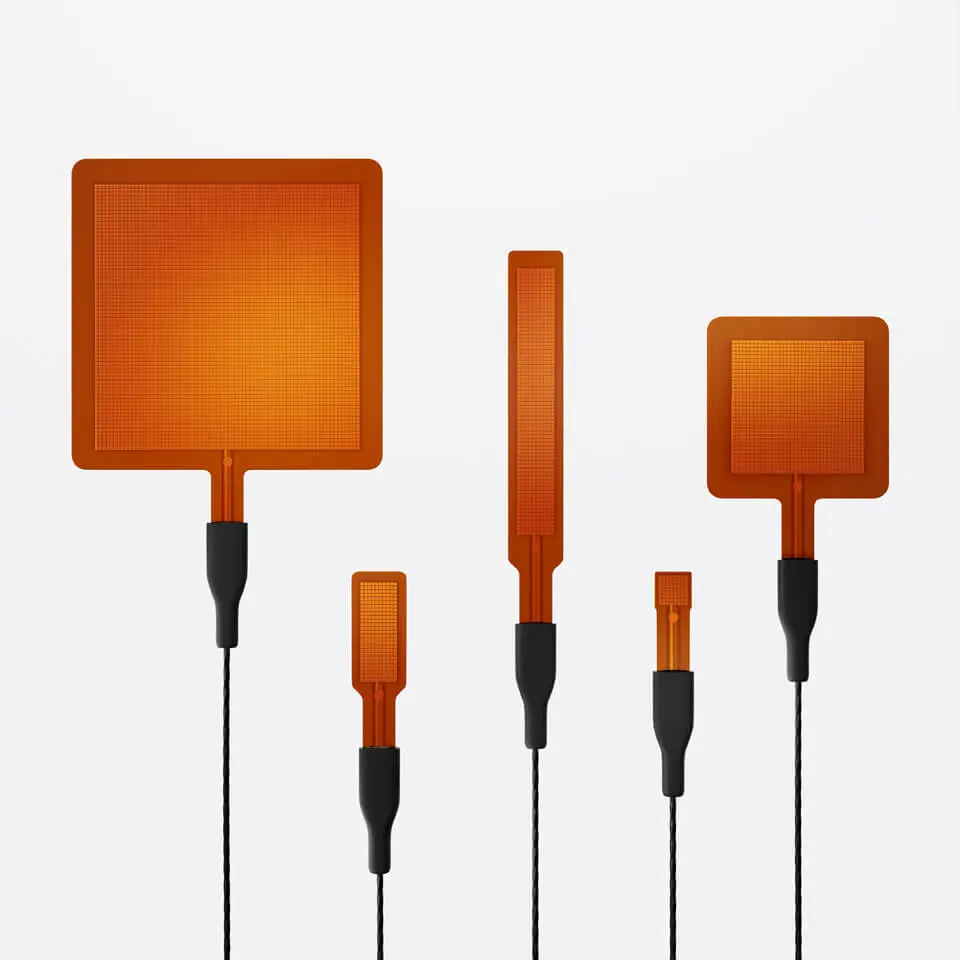

- 5种不同的维度和灵敏度

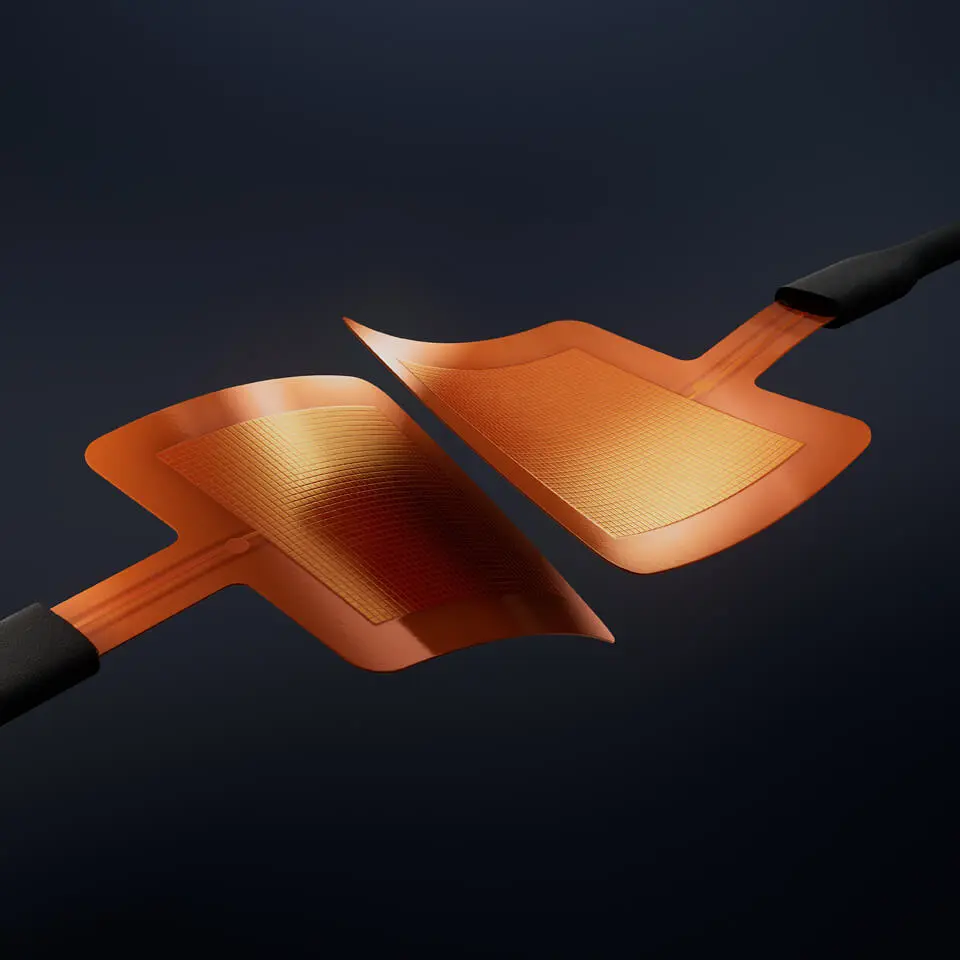

FHF05系列热流传感器
想要进行热流测量？可以优先了解FHF05系列热流传感器！该系列提供五种不同尺寸与灵敏度规格，适配各类应用场景。产品质地柔韧可弯折，内置温度传感元件，并配置均热结构，降低测量结果对基材导热系数的依赖。额定工作温度范围：-70℃ 至 +120℃。
FHF05传感器可测量传导、辐射、对流三种方式传递的热流。可选配黑色、金色贴片，用以分离辐射传热与对流传热分量。若FHF05系列无法满足您的特定工况需求，可了解我们适用于特殊场景的全系列热流传感器型号。
规格
| 被测对象 | 热通量、温度 |
|---|---|
| 温度传感器 | T型热电偶，IEC 60584-1 2级 |
| 热扩散器 | 包含 |
| 额定弯曲半径 | ≥7.5 x 10⁻³ m |
| 电缆额定载荷 | ≤1.6kg |
| 带防护罩的箔片外部尺寸（宽x宽），10⁻³ m | （10 x 10）、（15 x 30）、（50 x 50）、（15×85）、（85×85） |
| 传感器热阻 | 11 x 10⁻⁴ K/（W/m²） |
| 传感器厚度 | 0.4 x 10⁻³ m |
| 校准不确定度 | ±5%（k=2） |
| 测量范围 | （-91至+91）x 10³W/m² |
| –10X10: | 1 x 10⁻⁶ V/（W/m²） |
| –15X30: | 3×10⁻⁶ V/（W/m²） |
| –50X50: | 13 x 10⁻⁶ V/（W/m²） |
| –15X85: | 7 x 10⁻⁶ V/（W/m²） |
| –85X85: | 50 x 10⁻⁶ V/（W/m²） |
| 不对称性 | <2% |
| 温度范围：连续使用 | -70至+120°C |
| 温度范围：短间隔使用 | -160至+150°C |
| IP防护等级 | IP67 |
| 标准电缆长度 | 2米 |
| 选项 | –5或10米电缆长度 |
通用性强 适配绝大多数热流测量场景

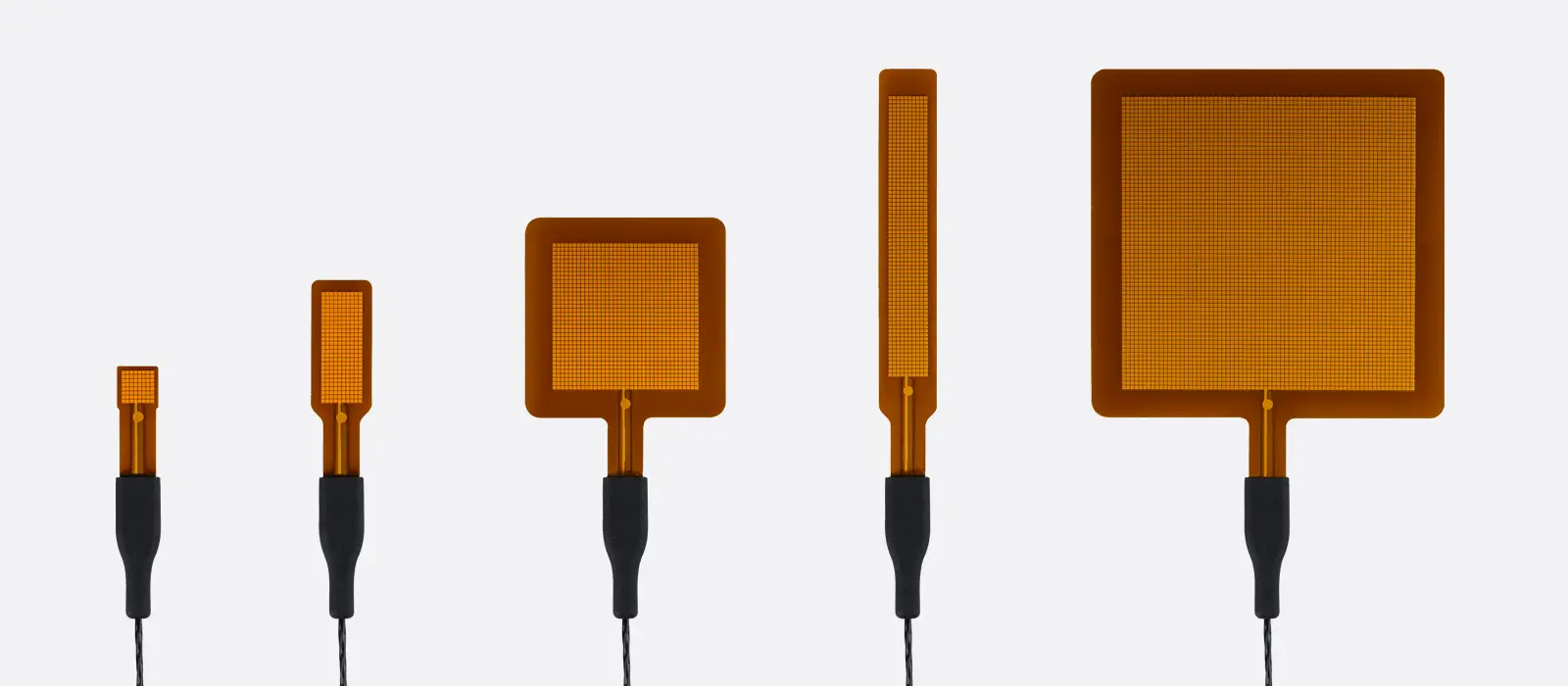

FHF05系列热流传感器适用于通用型热流测量。该系列包含五种不同尺寸与灵敏度的型号，尺寸越大的传感器灵敏度越高，热流平均采样面积也更大。
FHF05传感器轻薄柔韧、适用性广，可嵌入或贴装于被测物体表面，测量以瓦每平方米为单位的热流密度。传感器内置热电堆，感应柔性本体两侧温差并直接换算为热流值；同时内置T型热电偶，可同步采集温度数据。热电堆与热电偶均为无源器件，无需外接供电即可工作。
市面上许多同类传感器未配置均热结构，灵敏度会随安装基材材质发生变化，测量可靠性不足。FHF05传感器周边设有无源防护区域，既能降低边缘效应带来的测量误差，也可作为安装固定区域使用。
FHF05传感器使用简便，可直接适配通用数据采集系统。传感器输出微弱电压信号，用输出值除以出厂校准证书标注的灵敏度参数，即可换算得出热流数值（单位：W/m²）。
结构可靠 性能稳定
FHF05整体结构扎实、运行性能稳定。传感器采用灌封式线缆接线座，既能阻隔水汽侵入，又可缓冲线缆拉扯应力。
独有特性与优势

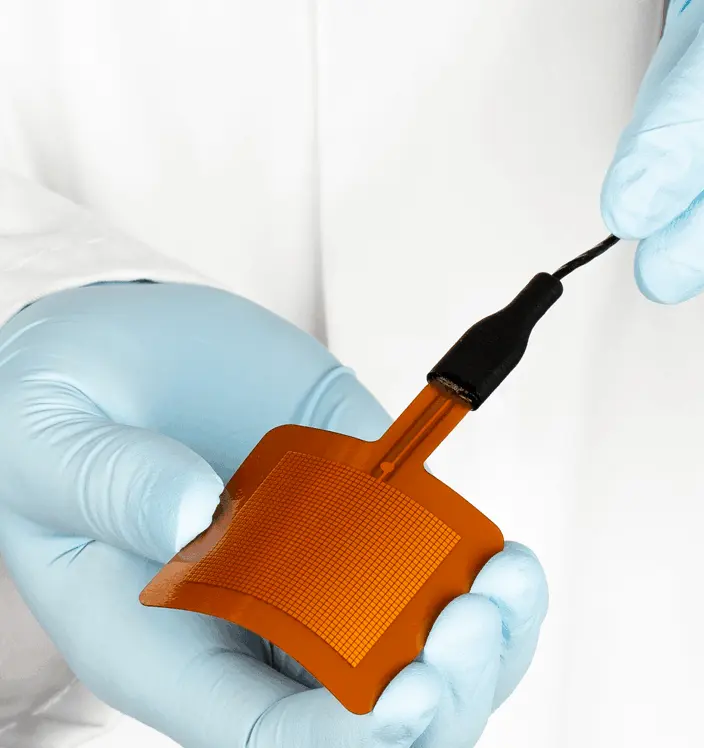

- 材质柔韧可弯折，弯曲半径≥7.5×10⁻³米
- 热阻偏低
- 适用温度范围宽泛
- 响应速度灵敏
- 防护区域面积充足
- 内置T型热电偶
- 结构设计稳固，配备线缆接线座，可缓解线缆应力
- 防护等级达IP67，适配户外及潮湿工况使用
- 内置均热结构，减弱测量对基材导热性能的依存度
- 可选用纯传感箔片版本，能够在真空环境下投入使用
推荐应用范围
FHF05系列传感器适用于通用热流测量场景，常作为大型测试及测量系统的组成部分配套使用。
各型号典型应用
- 10×10规格：大功率微芯片
- 15×30规格：工业烘箱高热流工况
- 50×50规格：通用工况、电池热管理
- 15×85规格：管道包覆式测量
- 85×85规格：低热流场景、保温隔热性能测试，适配常规精度数据记录仪与放大器使用
校准说明
FHF05系列传感器的校准可溯源至国际标准。出厂校准方式遵循 ASTM C1130-21 标准的推荐规范。
安装方式
热流传感器支持多种安装形式。更多安装细节，可查阅我方热流传感器安装应用技术说明。
可选配置
- 标配线缆：5米、10米规格可选
- 分体式线缆：提供2米、5米、10米规格
- 纯传感箔片款：不含引线及接线端子

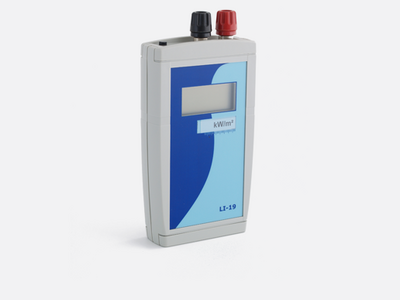

- LI19 手持式读数仪/数据记录仪
- 备注：LI19 仅可测量热流数据。
- 全型号通用黑色贴片：可同时采集辐射热流与对流热流
- 全型号通用金色贴片：仅采集对流热流
- 黑、金两款贴片也可选择工厂预先粘贴的定制版本。

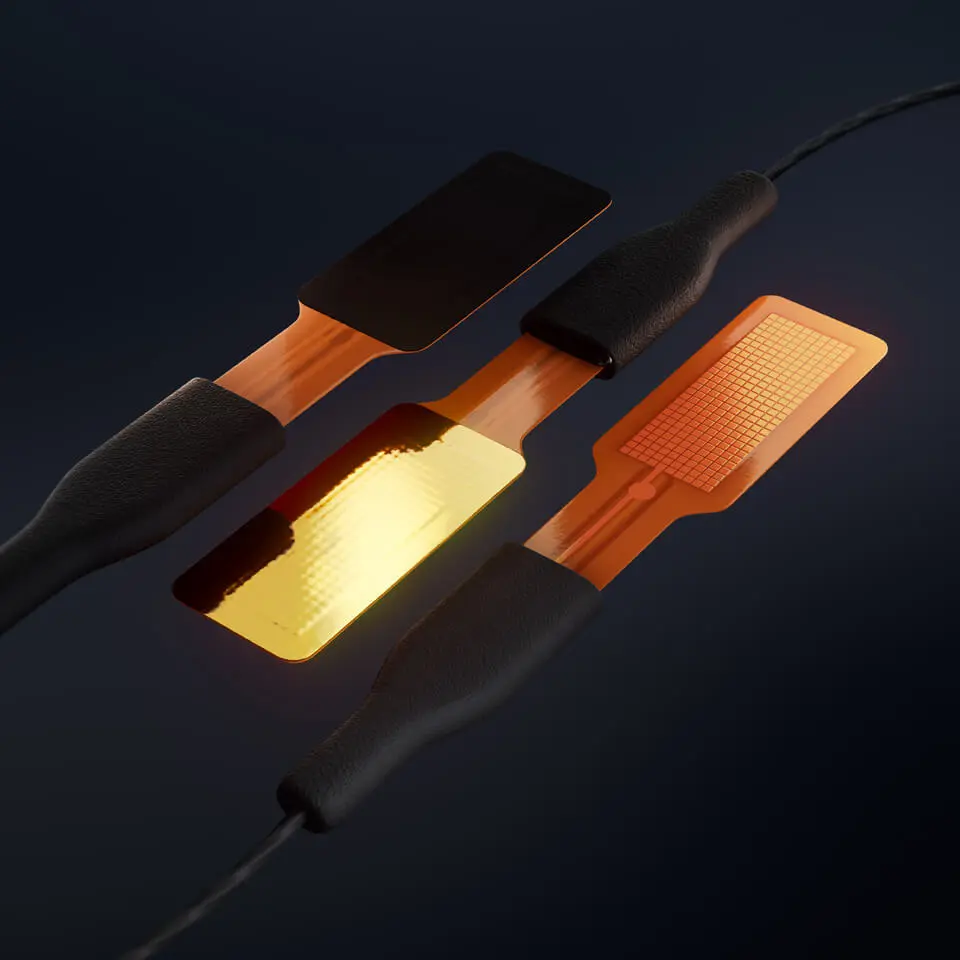

黑金贴片系列

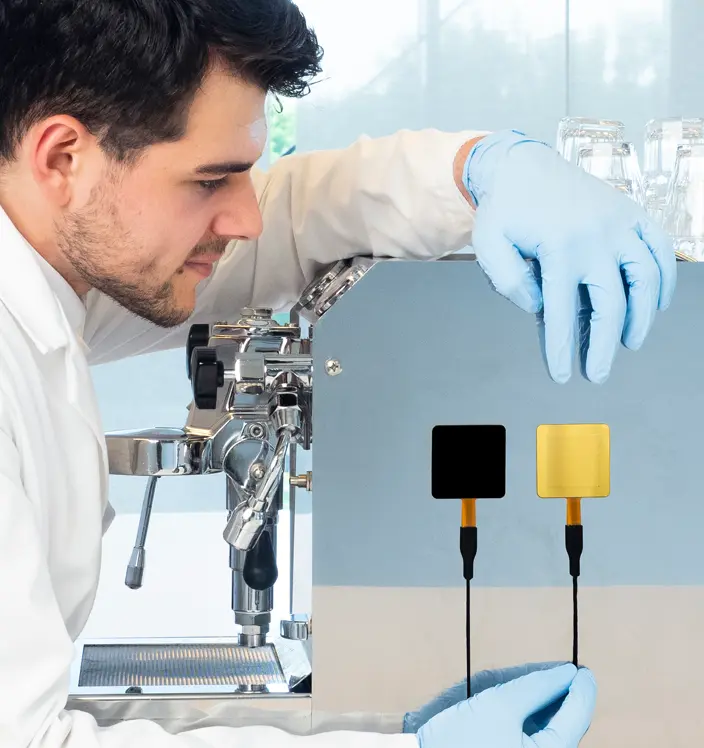

想要更深入研究能量传递与热流变化规律？Hukx 可助力提升测量专业水准：可为 FHF05 系列传感器选配吸辐射黑色贴片与反辐射金色贴片。
使用时，一款贴片可测量对流与辐射复合热流，另一款仅测量对流热流。将两组测量数值做差值计算，即可得出辐射热流数值。

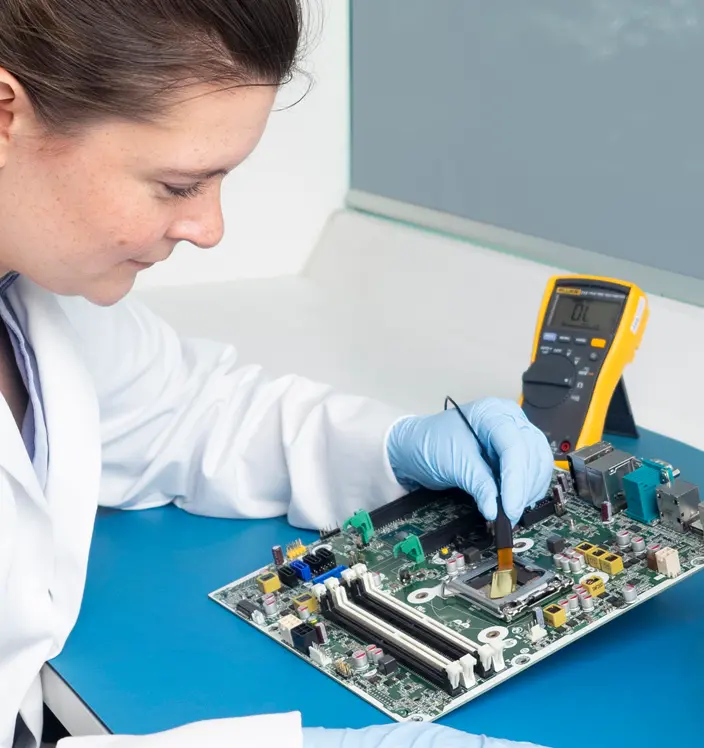

该类贴片适配所有尺寸规格的传感器。具体操作方法可查阅黑金贴片系列使用手册及安装教程视频。
也可选择工厂预先贴装贴片的 FHF05 系列传感器定制版本。
适配配套电子设备
同步测量热流与温度，能够完整反映设备系统的热工状态。热流传感器输出毫伏级微弱信号，常与热电偶搭配，集成至大型测试与测量系统中。
我方提供多款信号放大、数据采集记录及数据可视化的配套方案。如需了解更多详情，可查阅传感器放大应用说明，以及FHF系列传感器与日置数据记录仪的配套应用资料。
配件
| BLK | ： |
|---|---|
| 光谱范围（UV-VIS-NIR-FIR） | 250至>10000 x 10⁻⁹ m |
| 吸收范围 | >95% |
| GLD | ： |
| 被测对象 | 对流热通量 |
| 光谱范围（近红外） | >1000 x 10⁻⁹ m |
| 光谱范围（VIS） | 400至700 x 10⁻⁹ m |
| 反射范围 | >80% |
| 太阳能吸收率 | <20% |
| 额定温度范围-连续使用 | -185至+150°C |
| 额定温度范围-短间隔 | -185至+260°C |
| –对传感器灵敏度的影响 | 微不足道的 |
| –传感器应用 | 用户或工厂，请参阅用户手册和说明视频 |
| –GLD适用于FHF05（SC） | GLD-10X10, GLD-15X30, GLD-50X50 (SC), GLD-15X85, GLD-85X85 (SC) |
| –BLK适用于FHF05（SC） | BLK-10X10, BLK-15X30, BLK-50X50 (SC), BLK-15X85, BLK-85X85 (SC) |
| –GLD适用于HFP01 | GLD-80 |
| –BLK适用于HFP01 | BLK-80 |
| * | 另请参阅传感器用户手册中的热通量传感器的额定温度范围 |
| 被测对象 | 热通量 |
|---|---|
| 电源电压 | 12 VDC |
| 每种型号的有效加热器面积 | –50X50 2381 x 10⁻⁶ m² |
| 每个型号的箔片外部尺寸 | –50X50 （50 x 50）x 10⁻³ m |
| 加热器厚度 | 0.1 x 10⁻³ m |
| 额定工作温度范围-连续使用 | -40至+150°C |
| 每种型号的加热器电阻 | –50X50 120Ω（标称） |
| 标准电缆长度 | 2米（2 x 2线） |
| 证书 | 随附证书，说明表面积为[m²]，加热器电阻为[Ω] |
| 测试要求 | 金属散热器>1kg；电源12VDC；0.2 A；保温材料；电压测量；接触材料，如甘油或牙膏 |
| 选项 | 电缆长度为5或10米 |
| 显示器输出 | 热通量、太阳辐射 |
|---|---|
| 输入 | 模拟电压 |
| 转换 | 按传感器灵敏度划分 |
| 显示定义 | 4位带符号的数字 |
| 显示器刷新率 | 1 s⁻¹ |
| 校准不确定度 | 0.1% |
| 温度依赖性 | <0.5%+3 x 10⁻⁶ V超出额定范围 |
| 采样率 | 2s⁻¹ |
| 额定输入范围 | 6.25至200 x 10⁻³V（可选） |
| A/D转换 | 16 bits |
| 存储测量定义 | 最小最大和平均存储间隔，转换为W/m² |
| 存储容量 | 3518次测量 |
| 存储间隔范围 | 2到65535秒（可选） |
| 与Hukx传感器型号的兼容性 | SR05-A1, HFP01, SBG01, HF03 |
| 电池类型 | 2 x AA |
| 内部电源电压 | 3 VDC |
| 电池寿命 | >50天（使用新电池） |
| 额定工作温度范围 | -10至+40°C |
| 与PC配合使用的系统要求 | Windows XP及更高版本 |
| 连接到PC | USB 1.1/2.0低速 |
| PC上的用户界面 | LI19软件 |
| IP防护等级 | IP40 |
| 传感器连接 | 2 x（带螺纹信号线夹的4mm香蕉母底盘插头） |
常见问题
如何测量热通量？
热流传感器以瓦每平方米为单位，测量入射表面或穿透表面的能量通量。
热流的来源主要包括：
- 热传导
- 热辐射
- 热对流
对流与传导传热均由温差产生。热量始终从热源流向受热端，由高温环境向低温环境传递。对流与传导热流，通过让热量流经传感器完成测量；辐射热流则采用带有黑色吸收面的热流传感器进行检测，吸收面可将辐射能转化为传导热能。
Hukx 成立于1993年，最初研发用于土壤及墙体热流检测的传感器。历经多年发展，陆续推出适配更多应用场景的专用传感器及成套监测系统。
Hukx 生产的热流传感器均针对不同应用场景的实际使用需求做适配优化，关键考量指标包括：
- 额定温度范围
- 额定热流范围
- 灵敏度
- 响应时间
- 耐化学腐蚀性能、安全规范要求
- 外形尺寸、结构形态及光谱特性
Hukx 在热流测量领域拥有成熟的行业积淀。我方编制了专业白皮书，简要阐述热流传感器的测量基础原理，同时给出通用使用注意事项，并介绍部分较为新颖的实际应用场景，欢迎查阅我方相关白皮书资料。
在使用热通量传感器进行测量时，什么重要？
时空代表性与均值采集
热流传感器仅能对特定点位进行测量，需评估该点位是否具备整体工况的代表性。条件允许时，优先选用尺寸适中的传感器，而非小型传感器，也可考虑多台传感器同步布设。热力过程通常具备较大时间常数，瞬时测量结果易产生偏差，建议采用均值采集，获取完整真实的工况数据。
光学特性
当热流传感器兼顾辐射测量时，需留意感应面颜色，必要时可对传感器表面做涂漆处理。需注意：光亮金属表面会反射红外光与可见光；各类涂层在可见光波段呈现不同色彩，但在远红外波段大多具备黑色吸收体特性。
传感器热阻
热流传感器会对局部原有热流分布产生扰动。为弱化该影响，应选用热阻偏低的传感器型号。
边缘效应
传感器会改变局部热量流向，边缘位置的扰动尤为明显。配置无源护边结构，即在传感核心外围设置非感应区域，可有效规避边缘效应带来的测量误差。
除此之外，还有多项关键性能参数需要考量，可查阅我方关于热流基础原理与应用的专业白皮书；也可参考《热流传感器安装指南》技术说明，获取安装技巧与实用实操建议。
如何测量建筑物的R值和U值？
建筑领域常采用热阻R值进行现场实测研究。也可测量其倒数参数：热导Λ值；或是包含环境空气边界层热阻的传热系数U值。
热阻R值的测量原理：同步对热通量$\Phi$与温差$\Delta T$做时间平均取值，在墙体两侧各布设一支温度传感器进行采集。
计算公式：R = ΔT/Φ
Hukx 提供多款传感器与测量系统，适用于建筑能量收支测算及建材热工特性检测。
HFP01 热流传感器与 TRSYS20 测量系统，广泛应用于建筑物理领域，可对墙体、窗户及各类建筑构件开展现场热工测试。
HFP01 热流传感器
HFP01 可依据 ISO 9869、ASTM C1046、ASTM 1155 标准，现场实测建筑围护结构热阻（R值）与传热系数（U值）。该传感器在土壤、墙体及建筑围护结构的热流检测中应用普及度很高。可测量被测结构内部或表面的热流密度，单位为瓦每平方米。如需更多详情，可查阅 HFP01 产品页面。
TRSYS20 热工测量系统
TRSYS20 是一款高精度现场测试系统，用于测定建筑围护结构的热阻R值、热导Λ值及传热系数U值。系统主要依照 ISO 9869、ASTM C1155 / C1046 规范开展检测。
整套系统配备高精度采集模块、两台 HFP01 热流传感器以及两组配对热电偶。双测点布局具备冗余校验作用，提升测量结果的可信度。依托热流传感器与温差测量的高精度性能，即便在墙体两侧温差很小的工况下，该系统仍可稳定持续采集，而同类系统往往难以正常工作。
应使用哪些传感器进行地表能量通量测量？
Hukx 生产一系列用于地表能量通量测量的传感器，全系产品运行稳定可靠。
这些工艺先进的传感器专为全球通量观测网络研发配套：
- NR01：四分量净辐射计，行业应用广泛
- HFP01 与 HFP01SC：用于测量土壤热通量
- STP01：可实现精准的温度廓线测量
- TP01：土壤导热系数主流测量传感器
Hukx 传感器可兼容市面上多数通用数据采集器型号，针对多款主流设备，我方提供示例程序与接线图纸可供查阅。
我在哪里可以找到完整的热通量测量系统？
Hukx 是热流测量领域的专业服务商，同时提供传感器整机与成套测量系统。
这类测量系统通常由测控主机，以及一支或多支传感器组成，可测量热流、温度、湿度等多项参数。典型案例包括：搭载 TCOM01 传感器的 TCOMSYS01 热力舒适度测量系统；集成两支 HFP01 热流传感器与两组配对热电偶的 TRSYS01 测量系统。
纯传感器产品可在此页面查看，成套完整测量系统将在独立页面展示。
若未找到所需产品，欢迎随时联系我们。
应用领域
气象学
科学研究与传热测量
建筑物理学
隔热性能评估
热计算流体力学仿真性能评估

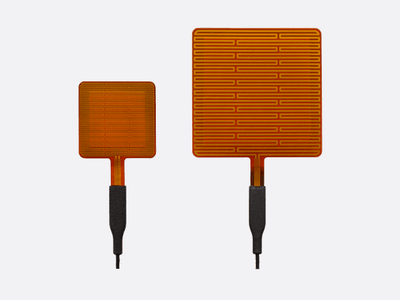

相关产品
