您是否了解热通量可以被直接测量？FHF05系列热通量传感器可用于验证仿真计算得出的热通量结果。

在各类设计、设备与工艺的传热分析及热管理优化中，CFD仿真被广泛应用，可得到温度与热通量的估算结果。在此之前，温度测量是最常用的仿真验证方式。

Hukx FHF05系列热通量传感器提供了简便实用的测量方案，让热通量也能纳入实测数据。例如，可用于测量热通量边界条件，为Ansys、COMSOL、OpenFoam、SimScale、Abaqus等热仿真软件提供输入数据，也可用于对仿真计算结果进行验证。

图1 采用FHF05热通量传感器验证电池热管理仿真模型

-使用简便，可快速获取测量结果
-性价比良好
-测量准确，不受贴附基材类型影响
-结构坚固
-质地柔韧
-轻薄且响应迅速，热阻较低
-连续工作温度可达120℃，短时可耐受150℃

热通量传感器通过测量薄层材料两侧的温差实现检测，通常采用热电堆结构，由两种不同导体（一般为合金）交替排布制成，输出与局部热通量成正比的毫伏级信号。

图2 工作原理：热电堆测量薄膜两侧温差

Hukx在全球热通量测量领域拥有深厚的技术积累与行业地位，可提供适用于多种场景的全系列热通量传感器。如未找到合适产品，或需要为特定应用定制专用仪器，欢迎与Hukx联系，我们乐于开展专业技术交流。

FHF05系列热通量传感器共包含5款型号，面向通用热通量测量场景设计。点击下方产品即可查看完整技术参数。

其他信息

被测对象	热通量、温度
温度传感器	T型热电偶，IEC 60584-1 2级
热扩散器	包含
额定弯曲半径	≥7.5 x 10⁻³ m
电缆额定载荷	≤1.6kg
带防护罩的箔片外部尺寸（宽x宽），10⁻³ m	（10 x 10）、（15 x 30）、（50 x 50）、（15×85）、（85×85）
传感器热阻	11 x 10⁻⁴ K/（W/m²）
传感器厚度	0.4 x 10⁻³ m
校准不确定度	±5%（k=2）
测量范围	（-91至+91）x 10³W/m²
–10X10:	1 x 10⁻⁶ V/（W/m²）
–15X30:	3×10⁻⁶ V/（W/m²）
–50X50:	13 x 10⁻⁶ V/（W/m²）
–15X85:	7 x 10⁻⁶ V/（W/m²）
–85X85:	50 x 10⁻⁶ V/（W/m²）
不对称性	<2%
温度范围：连续使用	-70至+120°C
温度范围：短间隔使用	-160至+150°C
IP防护等级	IP67
标准电缆长度	2米
选项	–5或10米电缆长度 –分开电缆 –无电缆 –BLK黑色贴纸，GLD金色贴纸

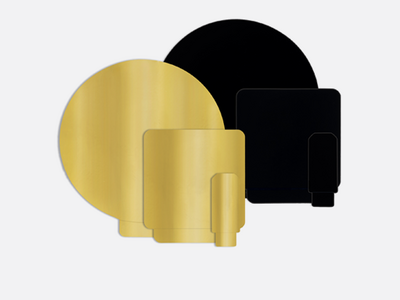

分别用于测量对流热通量和辐射热通量的黑色和金色贴纸

BLK	：
光谱范围（UV-VIS-NIR-FIR）	250至>10000 x 10⁻⁹ m
吸收范围	>95%
GLD	：
被测对象	对流热通量
光谱范围（近红外）	>1000 x 10⁻⁹ m
光谱范围（VIS）	400至700 x 10⁻⁹ m
反射范围	>80%
太阳能吸收率	<20%
额定温度范围-连续使用	-185至+150°C
额定温度范围-短间隔	-185至+260°C
–对传感器灵敏度的影响	微不足道的
–传感器应用	用户或工厂，请参阅用户手册和说明视频
–GLD适用于FHF05（SC）	GLD-10X10, GLD-15X30, GLD-50X50 (SC), GLD-15X85, GLD-85X85 (SC)
–BLK适用于FHF05（SC）	BLK-10X10, BLK-15X30, BLK-50X50 (SC), BLK-15X85, BLK-85X85 (SC)
–GLD适用于HFP01	GLD-80
–BLK适用于HFP01	BLK-80
*	另请参阅传感器用户手册中的热通量传感器的额定温度范围
