配件

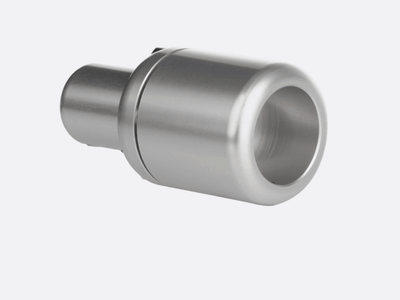

反照率计调平装置

其他信息

仪器兼容性	SRA、AMF03和AMF02系列反照率计
倾斜角度调节范围	± 2°
旋转角度调节范围	360°
所需横担外径	1英寸
所需杆径	15 x 10⁻³ 米
可搭配	可与AMF03、AMF02、CMF01（配1英寸管道）结合使用

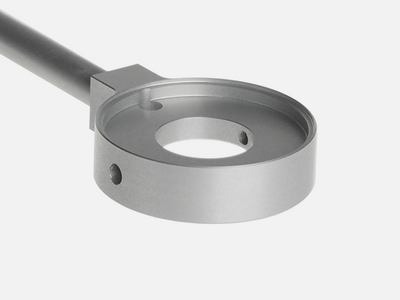

AMF02

反照率计安装夹具

其他信息

仪器兼容性	2 x SR20, IR20
包含在AMF02中	（1个）防眩屏幕，（1个）带杆的AMF02夹具，（2个）O型圈，（1个）锥形定位器，（2个）插头，（2个）M5x12内六角螺钉，（1个）M6x10内六角螺钉，（2个）M6x12固定螺钉，（1份）安装说明书
可以结合	ALF01，CMF01（配备1英寸管道）

AMF03

反照率计安装夹具

其他信息

仪器兼容性	2 x SR300, SR200, SR100, SR30, SR15
包含在AMF03中	（1个）防眩屏幕，（1个）带杆的AMF03夹具，（1个）锥形定位器，（2个）M5x12内六角螺钉，（1个）M6x8内六角螺钉，（2个）M8x12固定螺钉，（1份）安装说明书
棒材直径	15 x 10⁻³ m
可以结合	ALF01，CMF01（配备1英寸管道）

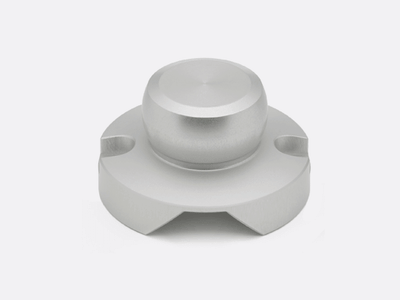

BL01

SR05的球调平

其他信息

仪器兼容性	SR05
可以结合	PMF01和PFM02安装夹具

CMF01

用于日射强度计、反照率计和净辐射计的横臂安装夹具

其他信息

仪器兼容性	日射强度计、反照率计和净辐射计
桅杆兼容性	直径（40至65）×10⁻³米
交叉兼容性	1英寸管长<1.5米（不含横担）
CMF01（长度为1.5米时）的最大承重	2.5 kg
可以结合	AMF02, AMF03, ALF01

DP01

SR300-D1、SR200-D1、SR100-D1、SR30-M2-D1和SR15系列日射强度计的圆顶保护器

其他信息

功能	降低日射强度计圆顶损坏的风险，减少不必要的维修成本
订购	“DP01套装（5件装）”，包装袋内含五件DP01产品
包含	自2023年4月1日起供应的日射强度计型号包括SR15、SR30、SR300、SR200、SR100
兼容性	辐射计型号 SR300、SR200、SR100、SR30、SR15
防护等级	在运输过程中，请确保覆盖其圆顶的DP01日射强度计周围有减震包装。
材料	ABS
额定工作温度范围	-20至+80°C

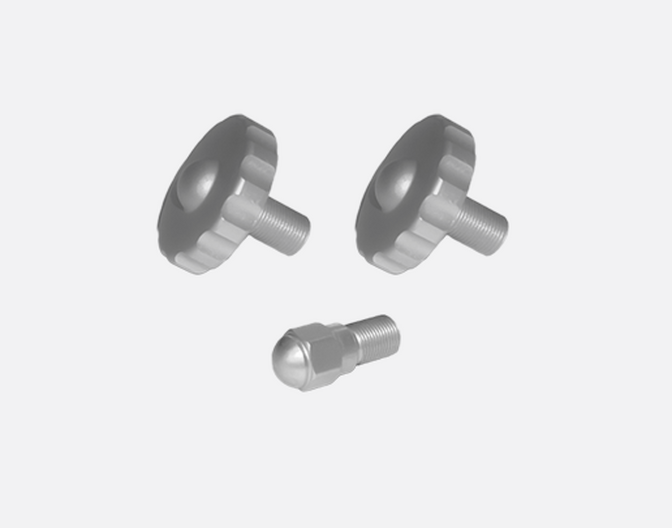

LF01

2个可调式调平脚LF01，1个固定脚SF01

其他信息

仪器兼容性	SR300、SR200、SR100、SR30、SR15、SRD100
可搭配使用	可与LM01、PID01、PMF01和PFM02结合使用
包装	包装中包含 2个可调节水平脚LF01，1个固定脚SF01

LM01

弹簧式调平底座

其他信息

仪器兼容性	SR300, SR200, SR100, SR30, SR20, SR15, IR20, SRD100
可以结合	TLM01、PMF01和PFM02安装夹具

PID01

辐射计绝缘盘

其他信息

仪器兼容性	工业用日射强度计SR300、SR200、SR100以及扩散计SRD100（仪器上设有接地端子）。早期的日射强度计型号SR30、SR20、SR15（仪器上未设有接地端子）
机械的	:
建筑材料	Arnite（白色PETP）
额定安装板厚度	使用随附螺栓时，最大5毫米
重量	100克
所需工具	4毫米六角扳手。当无法触及PID底部的中心孔时：使用10毫米扳手

PMF01

日射强度计安装夹具，适用于所有Hukx日射强度计型号，可安装1个日射强度计，水平或倾斜均可

其他信息

仪器兼容性	SR300、SR200、SR100、SR30、SR25、SR22、SR20、SR15、SR12、SR11或SR05日射强度计，SR05球水平仪，SRD100
管材兼容性	直径27至60毫米
倾斜角度	0至90度
材料	阳极氧化铝
包含的部件	支架；1个M6中央弹簧加载螺栓；4个M5螺栓；2个管夹

PMF02

双日射强度计安装夹具，适用于所有Hukx日射强度计型号，可安装1个水平日射强度计和1个倾斜日射强度计

其他信息

仪器兼容性	2个SR300、SR200、SR100、SR30、SR25、SR22、SR20、SR15、SR12、SR11和SR05日射强度计，SR05球式水准仪，SRD100
倾斜角度	0至90度
材料	阳极氧化铝
包含的部件	支架；2个M6中央弹簧加载螺栓；8个M5螺栓

PVMT01

光伏组件温度传感器，Pt1000 A级，用于组件背面温度测量

其他信息

温度传感器	:
被测对象	模块背面
传感器类型	温度 Pt1000 A级铂电阻温度计（PRT）
传感器连接	4线
传感器外壳	铝盘
额定工作温度范围	:
传感器和电缆	-40°C至+150°C
连接器	-40°C至+80°C
测量精度	± (0.15 + 0.002∙T) °C
合规性	:
符合	IEC 61724-1: 2021，A类标准
所需传感器数量	根据IEC 61724-1标准，每个监测站需配备3个传感器，每个光伏系统至少需配备6个传感器，具体数量取决于系统规模
防护等级	IP67
铝盘	:
盘片材料	阳极氧化铝
圆盘直径	25 x 10⁻³ 米
磁盘厚度	5.5 x 10⁻³ 米
绝缘电阻	根据IEC 60060-1标准，在1千伏电压下，绝缘电阻应大于2千兆欧
粘合剂	:
粘合材料	丙烯酸贴纸
粘合剂厚度	0.13 × 10⁻³ 米
总传热系数	> 500 W/(m²∙K)，符合IEC 61724-1的要求
电缆与连接器	:
电缆长度	1米
电缆延长	电缆可延长至用户偏好的长度，用户可自行延长
电缆直径	2.5 × 10⁻³ 米
连接器类型	4P，公头M12-A连接器
电缆连接器	4P或5P母头M12-A连接器

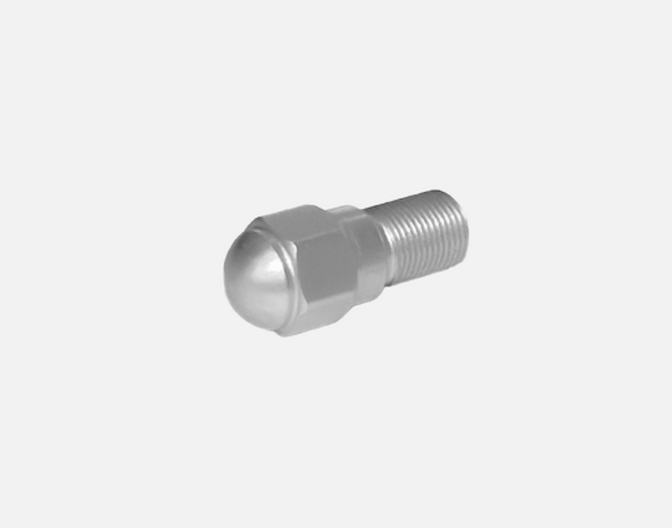

SF01

三件套静态脚垫

其他信息

仪器兼容性	SR300、SR200、SR100、SR30、SR15、SRD100
可搭配使用	可与PMF01和PFM02结合使用
包装中包含	3 x SF01

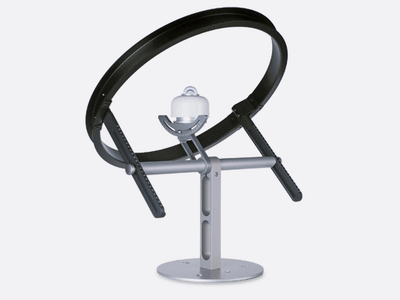

SHR02

用于日射强度计的遮光环，与日射强度计结合形成漫射计

其他信息

功能	当与日射强度计结合使用时，形成了一个扩散计
扩散计测量对象	漫射太阳辐射，单位为W/m²
仪器兼容性	SR25、SR22、SR20 日射强度计（带可选安装适配器）
扩散计零点偏移量	使用SR30时为2 W/m²，使用SR25时为1 W/m²，使用SR20时为5 W/m²，使用SR15时为5 W/m²
加热使用	配合SR30和SR25
通风使用	配合SR30
环内径	476 x 10⁻³ 米
环形轮廓	U型轮廓
重量	3.75公斤
环宽/半径比	0.185
视场角	10.6°
材料	阳极氧化铝
额定工作温度范围	-40至+80°C
日射强度计倾斜角度范围	-90至90°
气泡水平仪	包含
调平螺钉	包含
所需调整间隔	根据调整表
修正因子的应用	用户责任

SPD01

数字式雨量计和扩散计的浪涌保护装置

其他信息

浪涌抗扰度	:
– 浪涌抗扰度（EN-IEC 61000-4-5:2014）	4级
– 最大线间浪涌电压	2 kV，1 kA
– 最大线对地浪涌电压	4 kV，2 kA
– 受保护仪器的数量	最多3个
数据线	:
– 共模信号电压范围	± 12 V
– 差分模式信号电压范围	± 12 V
– 最大线对地电压	12 V
机械	:
– 外壳材料	ASA/PC UL94 V0-1.5mm
– 电缆密封套	M12（带防护）
– 电缆直径	（3至6）毫米
– 可选SMF01：额定灯杆安装直径	（40至60）毫米
– 重量	0.7 千克
直流电源线	:
– 额定工作直流输入电压范围	± 30 V
– 最大直流输入电流	5 A
– 总直流输出电流	5 A
额定运行条件	:
– 所需的过电流保护	≤ 5 A 慢速熔断保险丝
– 额定工作温度范围	(-40 至 +80) °C
**	所有线路均测试为直流电源线

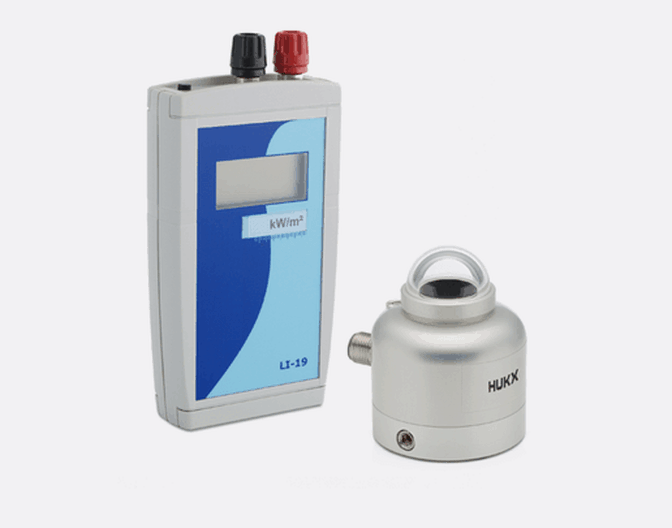

SR05-LI19

带手持读数装置/数据记录器的日射强度计

其他信息

被测对象	半球形太阳辐射
ISO 9060:2018分类	频谱平坦的C类
ISO 9060:1990分类	二级日射强度计
合规	IEC 61724-1:2021 B级系统
世界气象组织性能水平	中等质量日射强度计
校准不确定性	< 2.4%（k = 2）
校准溯源性	WRR
光谱范围	250 ~ > 10000 x 10⁻⁹ m
灵敏度	10 x 10⁻⁶ V/(W/m²)
温度范围	-40 ~ +80 °C
加热	否
倾斜传感器	否
温度响应	< ± 2 % (-10 ~ +40 °C), < ± 3 %（-10至+40°C）
输出	模拟 mV
电缆长度	3米

TLM01

弹簧加载管式调平支架

其他信息

仪器兼容性	SR300, SR200, SR100, SR30, SR20, SR15, IR20, SRD100
可以结合	LM01已包含在内

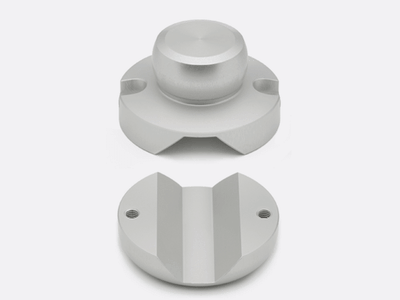

TMBL01

带球式调平的管状支架

其他信息

仪器兼容性	SR05
可以结合	包含BL01

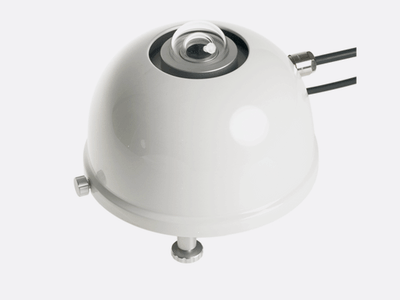

VU01

SR20和SR22日射强度计以及IR20地温计的通风装置

其他信息

仪器兼容性	SR20、SR20-D2、SR22、SR25、SR25-D2、IR20、IR20WS
符合标准	符合ISO/TR 9901 BSRN操作手册的标准
额定工作功率	12 VDC时为7.8 W（未加热）
额定工作温度范围	(-40 至 +70) °C
风扇状态信号	可用（可选）
加热器	在12 VDC下功率为5瓦和10瓦（可选使用）
气温上升	在0 W加热时，气温升高0.5 °C；在5 W加热时，气温升高1.0 °C；在10 W加热时，气温升高1.5 °C
零偏移	SR20 通风型，在无加热条件下为 2.5 W/m²
通过加热来抵消SR20的影响	– 加热功率为5瓦时为2瓦/平方米 – 加热功率为10瓦时为4瓦/平方米
电缆电阻	0.3 Ω/m（2 x 0.15 Ω/m）
10 W加热功率下的电压降	0.12 V/m
接触面直径	0.17 米
标准线缆长度	5米（见选项）
