筛选
热通量传感器
其他信息
| 被测对象 | 热通量、温度 |
|---|---|
| 温度传感器 | T型热电偶，IEC 60584-1 2级 |
| 热扩散器 | 包含 |
| 额定弯曲半径 | ≥7.5 x 10⁻³ m |
| 电缆额定载荷 | ≤1.6kg |
| 带防护罩的箔片外部尺寸（宽x宽），10⁻³ m | （10 x 10）、（15 x 30）、（50 x 50）、（15×85）、（85×85） |
| 传感器热阻 | 11 x 10⁻⁴ K/（W/m²） |
| 传感器厚度 | 0.4 x 10⁻³ m |
| 校准不确定度 | ±5%（k=2） |
| 测量范围 | （-91至+91）x 10³W/m² |
| –10X10: | 1 x 10⁻⁶ V/（W/m²） |
| –15X30: | 3×10⁻⁶ V/（W/m²） |
| –50X50: | 13 x 10⁻⁶ V/（W/m²） |
| –15X85: | 7 x 10⁻⁶ V/（W/m²） |
| –85X85: | 50 x 10⁻⁶ V/（W/m²） |
| 不对称性 | <2% |
| 温度范围：连续使用 | -70至+120°C |
| 温度范围：短间隔使用 | -160至+150°C |
| IP防护等级 | IP67 |
| 标准电缆长度 | 2米 |
| 选项 | –5或10米电缆长度 |
其他信息
| 被测对象 | 热通量、温度 |
|---|---|
| 温度传感器 | T型热电偶，IEC 60584-1 2级 |
| 热扩散器 | 包含 |
| 在线功能测试 | 自检，包括自校准 |
| 额定弯曲半径 | ≥15 x 10⁻³ m |
| 额定负载电缆 | ≤1.6kg |
| 带防护罩的箔片外形尺寸 | （50 x 50）x 10⁻立方米，（85 x 85）x 10⁻³ m |
| 传感器热阻 | 24 x 10⁻⁴ K/（W/m²） |
| 传感器厚度 | 0.7 x 10⁻³ m |
| 校准不确定度 | ±5%（k=2） |
| 测量范围 | （-10至+10）x 10³W/m² |
| 温度范围：连续使用 | -40至+120°C |
| 温度范围：短间隔 | -160至+150°C |
| IP防护等级 | IP67 |
| 标准线长 | 2米 |
| –50X50 | 120Ω （标称） |
| –85X85 | 40Ω （标称） |
| 加热器电源 | 12 VDC |
| **** | 只有传感器箔（没有电缆和电缆连接块）可以在真空中使用。 |
其他信息
| 被测对象 | 热通量、温度 |
|---|---|
| 温度传感器 | T型热电偶，IEC 60584-1 2级 |
| 热扩散器 | 包含 |
| 额定弯曲半径 | ≥7.5 x 10⁻³ m |
| 电缆额定载荷 | ≤1.6kg |
| 带防护罩的箔片外形尺寸（宽x宽） | （25 x 50）x 10⁻³ m |
| 传感器热阻 | 12 x 10⁻⁴ K/（W/m²） |
| 传感器厚度 | 0.38 x 10⁻³ m |
| 校准不确定度 | ±5%（k=2） |
| 测量范围 | （-191至+191）x 10³W/m²* |
| 灵敏度 | 5 x 10⁻⁶ V/（W/m²） |
| 不对称性 | <2% |
| 温度范围：连续使用 | -70至+250°C |
| 电缆 | -70至+250°C |
| 连接块 | -70至+250°C |
| 电缆末端的标签 | -40至+120°C |
| IP防护等级 | IP67 |
| 额定工作压力范围 | 可达25 bar |
| 标准电缆长度 | 2米 |
| 选项 | –5或10米电缆长度 |
其他信息
| 被测对象 | 热通量 |
|---|---|
| 测量单位 | 辐照度W/m² |
| 传感器技术 | Gardon |
| 额定冷却水流量 | >50 l/h（0.014 l/s） |
| 额定测量范围 | （250、500、1000）x 10³W/m² |
| 不同额定测量范围下的标称响应时间（63%） | ： |
| – 250 x 10³ W/m² | 250 x 10⁻³ s |
| – 500 x 10³ W/m² | 200 x 10⁻³ s |
| – 1000 x 10³ W/m² | 100 x 10⁻³ s |
| 极限测量范围 | 额定测量范围的150% |
| 输出信号 | 直流电压 |
| 输出信号范围 | > 4 x 10⁻³ V 在额定测量范围内 |
| 光谱范围 | （0到50）x 10⁻⁶ m |
| 全视角 | 180° |
| 校准可追溯性 | ITS-90 |
| –管理体系认证 | ISO 9001 |
| –认证 | 未获得认可 |
| –校准方法 | 根据ISO 14934-3的二次校准方法 |
| 标准电缆长度 | 2m |
| 订单代码 | 标准版GG01-额定测量范围-电缆长度 |
| 选项 | –更长的电缆：5或10米 |
其他信息
| 被测对象 | 热通量、温度 |
|---|---|
| 测量范围 | -30至+100°C，0至15 x 10³W/m² |
| 灵敏度 | 0.3 x 10⁻⁶ V/（W/m²） |
| 型号名称符合欧盟型式检验 | LEX30 |
| 热通量传感器 | 热电堆 |
| 温度传感器 | thermocouple type KX |
| EC型式检验证书 | 包含在交付中 |
| ATEX额定操作条件 | II 2G Ex db IIC T6 |
| 电气数据 | U[max] 5 V, I[max] 5 x 10⁻³ A |
| 额定过程温度范围传感器和高温电缆 | -50至+300°C |
| 额定工作温度范围过渡件、低温延长电缆和电缆端 | -20至+70°C |
| 高温电缆 | 3米（见选项） |
| IP防护等级 | ： |
| –传感器和高温电缆 | IP68 |
| –低温延长电缆 | IP67 |
| 安全注意事项 | 见手册 |
| 维护要求 | 见手册 |
| 屏蔽选项 | LEX30选项A、LEX30选项B或LEX30选项C |

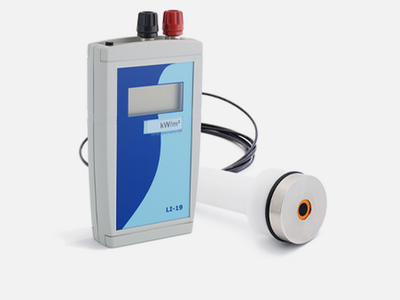

其他信息
| 测量对象 | 热通量 |
|---|---|
| 额定测量范围 | 0至10 x 10³W/m² |
| 极限测量范围 | 额定测量范围的150% |
| 全视场角 | 180° |
| 额定暴露时间间隔 | 0至10分钟 |
| 校准可追溯性 | ITS90 |
| 标准电缆长度 | 5m |
| HF03显示输出 | 热通量（单位：x 10³W/m²） |
| 存储测量定义 | 存储测量定义最小值最大值和存储间隔内的平均值，转换为W/m² |
| A/D转换 | 16位 |
| 温度依赖性 | <0.5%+3 x 10⁻⁶ V超出额定范围 |
| 显示刷新率 | 1秒⁻¹ |
| 电池类型 | 2 x AA |
| 内部电源电压 | 3 VDC |
| 电池寿命 | >50天（使用新电池） |
| 存储间隔范围 | 2到65535秒（可选） |
| 存储容量 | 3518次测量 |
| 额定工作温度范围 | -10至+40°C |
| PC上的用户界面 | LI19软件 |
| 连接到PC | USB 1.1/2.0低速 |

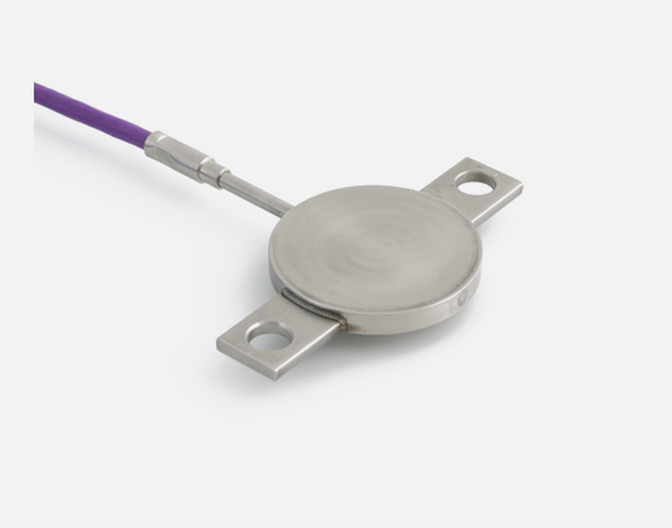

其他信息
| 被测对象 | 热通量、温度 |
|---|---|
| 热通量传感器 | 热电堆 |
| 温度传感器 | K型热电偶 |
| 热通量校准的不确定度 | ±10%（k=2） |
| 校准可追溯性 | 国际单位制 |
| 推荐的传感器数量 | 每个测量位置2个 |
| IP防护等级 | IP67 |
| 测量范围 | -6000至6000 W/m² |
| 灵敏度 | 15 x 10⁻⁶ V/（W/m²） |
| 额定工作温度范围 | -30至+170°C |
| 标准电缆长度 | 3m |
| 订单代码 | HF05-电缆长度（单位：m） |

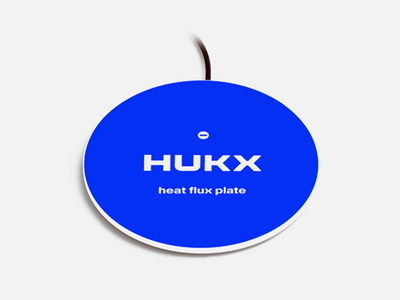

其他信息
| 被测对象 | 热通量 |
|---|---|
| 感应区域 | 8 x 10⁻⁴ m² |
| 防护装置宽厚比 | 5m/m（根据ISO 9869 D.3.1的要求） |
| 传感器热阻 | 71 x 10⁻⁴ K/（W/m²） |
| 传感器电阻范围 | 1至4Ω |
| 传感器厚度 | 5.4 x 10⁻³ m |
| 校准不确定度 | ±3%（k=2） |
| 测量范围 | -2000至2000 W/m² |
| 灵敏度 | 60 x 10⁻⁶ V/（W/m²） |
| 额定工作温度范围 | -30至+70°C |
| 电缆直径 | 4 x 10⁻³ m |
| IP防护等级 | IP67 |
| 标准电缆长度 | 5米 |
| 选项 | –更长的电缆长度（10、15、20、30、40米） |
其他信息
| 测量对象 | 热通量 |
|---|---|
| 在线功能测试 | 自检，包括自校准 |
| 感应区域 | 8 x 10⁻⁴ m³ |
| 传感器热阻 | 81 x 10⁻⁴ K/（W/m²） |
| 测量范围 | -2000至2000 W/m² |
| 灵敏度 | 60 x 10⁻⁶ V/（W/m²） |
| 额定工作温度范围 | -30至+70°C |
| IP防护等级 | IP67 |
| 薄膜加热器电阻 | 100Ω ± 10 % |
| 薄膜加热器额定电源 | 9至15 VDC |
| 自检间隔6小时加热间隔持续时间 | 180秒 |
| 日平均功耗 | 0.02W |
| 标准电缆长度 | 2 x 5 m |
| 选项 | –更长的电缆长度（10、15、20、30、40米） |
其他信息
| 测量对象 | 热通量 |
|---|---|
| 感应区域 | 64 x 10⁻⁴ m² |
| 传感器热阻 | 71 x 10⁻⁴ K/（W/m²） |
| 传感器电阻范围 | 10至32Ω |
| 传感器厚度 | 5.4 x 10⁻³ m |
| 校准不确定度 | ±6%（k=2） |
| 测量范围 | -2000至2000 W/m² |
| 灵敏度 | 500 x 10⁻⁶ V/（W/m²） |
| 额定工作温度范围 | -30至+70°C |
| 电缆直径 | 4 x 10⁻³ m |
| IP防护等级 | IP67 |
| 标准电缆长度 | 5m |
| 选项 | 更长的电缆长度（10、15、20、30、40米） |

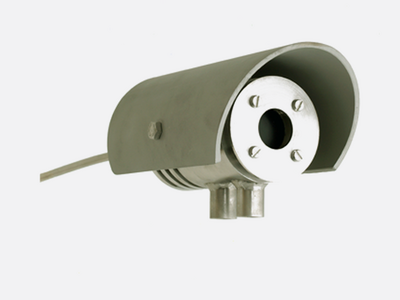

其他信息
| 被测变量 | 热通量、温度 |
|---|---|
| 国际单位制中的被测量量 | 热通量密度/辐照度，单位为W/m² |
| 热通量传感器 | 热电堆 |
| 温度传感器 | 热电偶 K型 |
| 灵敏度 | 9 x 10⁻⁹ V/(W/m²) |
| 校准溯源性 | 国际单位制 |
| 测量范围 | (0至800) x 10³ W/m² |
| 防护等级 | IP67 |
| 标准电缆长度 | ： |
| – 低温延长线 | 3米 |
| 额定冷却水温度范围 | 10至30°C |
| 额定冷却水流量 | > 30升/小时（0.01升/秒），优选100升/小时（0.03升/秒） |
| 输出信号 | 直流电压 |
| 输出信号范围 | 在额定测量范围内为10 x 10⁻³ V |
| 光谱范围 | 0至50 x 10⁻⁶ 米 |
| 全视角角度 | 180° |
| 黑色涂层发射率 | 0.92（估计值） |
| 选项 | – 更长的电缆（请以米为单位，明确两种电缆类型的总长度） |
| 额定工作温度范围 | ： |
| – 传感器和黑色涂层 | -30至+650°C |
| – 高温电缆 | -30至+900°C |
| – 低温延长电缆 | -30至+240°C |

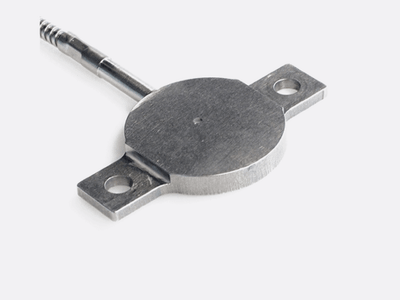

其他信息
| 被测对象 | 热通量、温度 |
|---|---|
| 热通量传感器 | 热电堆 |
| 温度传感器 | K型热电偶 |
| 灵敏度 | 9 x 10⁻⁹ V/（W/m²） |
| 校准可追溯性 | 国际单位制 |
| 推荐的传感器数量 | 每个测量位置2个 |
| 测量范围 | （-1000至+1000）x 10³W/m² |
| 额定工作温度范围 | -30至+900°C |
| IP防护等级 | IP67 |
| –高温电缆 | 1米 |
| 选项 | –可选黑色涂层 |
| –传感器和高温电缆 | -30至+900°C |
| –可选黑色涂层 | -30至+650°C |
| –低温延长电缆 | -30至+240°C |

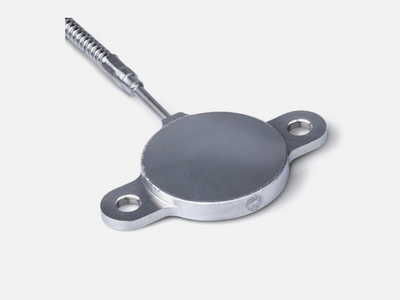

其他信息
| 被测对象 | 热通量、温度 |
|---|---|
| 热通量传感器 | 热电堆 |
| 灵敏度 | -V/（W/m²） |
| 温度传感器 | K型热电偶 |
| 校准可追溯性 | 国际单位制 |
| 推荐的传感器数量搜索和传热测量 | 每个测量位置2个 |
| 测量范围 | （-100至+100）x 10³W/m² |
| 额定工作温度范围 | -30至+850°C |
| IP防护等级 | IP51 |
| –高温电缆 | 1米 |
| 订单代码 | IHF03-高温电缆长度（单位：m）-低温延长电缆长度（以m） |
| 选项 | –可选黑色涂层 |
| –传感器和高温电缆 | -30至+850°C |
| –可选黑色涂层 | -30至+650°C |
| –可选磁铁框架 | -30至+500°C |
| –低温延长电缆 | -30至+90°C |
其他信息
| 被测对象 | 热通量 |
|---|---|
| 测量单位为SI | 辐照度W/m² |
| 传感器技术 | Gardon和Schmidt Boelter |
| 额定冷却水温度范围 | 10至30°C |
| 额定冷却水流量 | >10 l/h（0.003 l/s），优选30 l/h（0.01 l/s） |
| 光谱范围 | 0到50 x 10⁻⁶ m |
| 额定测量范围 | （5、10、20、50、100、200）x 10³W/m² |
| – 5, 10 x 10³ W/m² | < 450 x 10⁻³ s |
| – 20, 50 x 10³ W/m² | < 250 x 10⁻³ s |
| – 100, 200 x 10³ W/m² | < 200 x 10⁻³ s |
| 极限测量范围 | 额定测量范围的150% |
| 输出信号范围 | > 5 x 10⁻³ V 在额定测量范围内 |
| 黑色涂层发射率 | >0.90 |
| 校准可追溯性 | ITS-90 |
| –管理体系认证 | ISO 9001 |
| –认证 | 未获得认可 |
| –校准方法 | SBGC二次校准方法符合ISO 14934-3 |
| 标准电缆长度 | 2米 |
| 选项 | –更长的电缆（5、10或20米） |
| * | 有关更多信息，请参阅用户手册 |
其他信息
| 测量对象 | 热通量 |
|---|---|
| 测量单位为SI | 辐照度W/m² |
| 传感器技术 | Gardon和Schmidt Boelter |
| 标准 | 根据ISO 5660和ASTM E1354，对锥形量热计中使用的所有规范和尺寸进行标准化 |
| 额定测量范围 | （10至100）x 10³W/m² |
| 极限测量范围 | 150 x 10³W/m² |
| 响应时间（63%） | <250 x 10⁻³ s |
| 输出信号 | 直流电压 |
| 输出信号范围 | > 12 x 10⁻³ V 在额定测量范围内 |
| 光谱范围 | 0到50 x 10⁻⁶ m |
| 全视场角 | 180° |
| 黑色涂层发射率 | >0.90 |
| 额定冷却水流量 | >10 l/h（0.003 l/s），优选30 l/h（0.01 l/s） |
| –管理体系认证 | ISO 9001 |
| –认证 | 未经认证 |
| –校准方法 | 根据ISO 14934-3的SBGC二次校准方法 |
| 标准电缆长度 | 2米 |
| 订单代码标准版本 | SBG04-100-02 |
热通量传感器
其他信息
| 被测对象 | 热通量、温度 |
|---|---|
| 温度传感器 | T型热电偶，IEC 60584-1 2级 |
| 热扩散器 | 包含 |
| 额定弯曲半径 | ≥7.5 x 10⁻³ m |
| 电缆额定载荷 | ≤1.6kg |
| 带防护罩的箔片外部尺寸（宽x宽），10⁻³ m | （10 x 10）、（15 x 30）、（50 x 50）、（15×85）、（85×85） |
| 传感器热阻 | 11 x 10⁻⁴ K/（W/m²） |
| 传感器厚度 | 0.4 x 10⁻³ m |
| 校准不确定度 | ±5%（k=2） |
| 测量范围 | （-91至+91）x 10³W/m² |
| –10X10: | 1 x 10⁻⁶ V/（W/m²） |
| –15X30: | 3×10⁻⁶ V/（W/m²） |
| –50X50: | 13 x 10⁻⁶ V/（W/m²） |
| –15X85: | 7 x 10⁻⁶ V/（W/m²） |
| –85X85: | 50 x 10⁻⁶ V/（W/m²） |
| 不对称性 | <2% |
| 温度范围：连续使用 | -70至+120°C |
| 温度范围：短间隔使用 | -160至+150°C |
| IP防护等级 | IP67 |
| 标准电缆长度 | 2米 |
| 选项 | –5或10米电缆长度 |
其他信息
| 被测对象 | 热通量、温度 |
|---|---|
| 温度传感器 | T型热电偶，IEC 60584-1 2级 |
| 热扩散器 | 包含 |
| 在线功能测试 | 自检，包括自校准 |
| 额定弯曲半径 | ≥15 x 10⁻³ m |
| 额定负载电缆 | ≤1.6kg |
| 带防护罩的箔片外形尺寸 | （50 x 50）x 10⁻立方米，（85 x 85）x 10⁻³ m |
| 传感器热阻 | 24 x 10⁻⁴ K/（W/m²） |
| 传感器厚度 | 0.7 x 10⁻³ m |
| 校准不确定度 | ±5%（k=2） |
| 测量范围 | （-10至+10）x 10³W/m² |
| 温度范围：连续使用 | -40至+120°C |
| 温度范围：短间隔 | -160至+150°C |
| IP防护等级 | IP67 |
| 标准线长 | 2米 |
| –50X50 | 120Ω （标称） |
| –85X85 | 40Ω （标称） |
| 加热器电源 | 12 VDC |
| **** | 只有传感器箔（没有电缆和电缆连接块）可以在真空中使用。 |
其他信息
| 被测对象 | 热通量、温度 |
|---|---|
| 温度传感器 | T型热电偶，IEC 60584-1 2级 |
| 热扩散器 | 包含 |
| 额定弯曲半径 | ≥7.5 x 10⁻³ m |
| 电缆额定载荷 | ≤1.6kg |
| 带防护罩的箔片外形尺寸（宽x宽） | （25 x 50）x 10⁻³ m |
| 传感器热阻 | 12 x 10⁻⁴ K/（W/m²） |
| 传感器厚度 | 0.38 x 10⁻³ m |
| 校准不确定度 | ±5%（k=2） |
| 测量范围 | （-191至+191）x 10³W/m²* |
| 灵敏度 | 5 x 10⁻⁶ V/（W/m²） |
| 不对称性 | <2% |
| 温度范围：连续使用 | -70至+250°C |
| 电缆 | -70至+250°C |
| 连接块 | -70至+250°C |
| 电缆末端的标签 | -40至+120°C |
| IP防护等级 | IP67 |
| 额定工作压力范围 | 可达25 bar |
| 标准电缆长度 | 2米 |
| 选项 | –5或10米电缆长度 |
其他信息
| 被测对象 | 热通量 |
|---|---|
| 测量单位 | 辐照度W/m² |
| 传感器技术 | Gardon |
| 额定冷却水流量 | >50 l/h（0.014 l/s） |
| 额定测量范围 | （250、500、1000）x 10³W/m² |
| 不同额定测量范围下的标称响应时间（63%） | ： |
| – 250 x 10³ W/m² | 250 x 10⁻³ s |
| – 500 x 10³ W/m² | 200 x 10⁻³ s |
| – 1000 x 10³ W/m² | 100 x 10⁻³ s |
| 极限测量范围 | 额定测量范围的150% |
| 输出信号 | 直流电压 |
| 输出信号范围 | > 4 x 10⁻³ V 在额定测量范围内 |
| 光谱范围 | （0到50）x 10⁻⁶ m |
| 全视角 | 180° |
| 校准可追溯性 | ITS-90 |
| –管理体系认证 | ISO 9001 |
| –认证 | 未获得认可 |
| –校准方法 | 根据ISO 14934-3的二次校准方法 |
| 标准电缆长度 | 2m |
| 订单代码 | 标准版GG01-额定测量范围-电缆长度 |
| 选项 | –更长的电缆：5或10米 |
其他信息
| 被测对象 | 热通量、温度 |
|---|---|
| 测量范围 | -30至+100°C，0至15 x 10³W/m² |
| 灵敏度 | 0.3 x 10⁻⁶ V/（W/m²） |
| 型号名称符合欧盟型式检验 | LEX30 |
| 热通量传感器 | 热电堆 |
| 温度传感器 | thermocouple type KX |
| EC型式检验证书 | 包含在交付中 |
| ATEX额定操作条件 | II 2G Ex db IIC T6 |
| 电气数据 | U[max] 5 V, I[max] 5 x 10⁻³ A |
| 额定过程温度范围传感器和高温电缆 | -50至+300°C |
| 额定工作温度范围过渡件、低温延长电缆和电缆端 | -20至+70°C |
| 高温电缆 | 3米（见选项） |
| IP防护等级 | ： |
| –传感器和高温电缆 | IP68 |
| –低温延长电缆 | IP67 |
| 安全注意事项 | 见手册 |
| 维护要求 | 见手册 |
| 屏蔽选项 | LEX30选项A、LEX30选项B或LEX30选项C |
其他信息
| 测量对象 | 热通量 |
|---|---|
| 额定测量范围 | 0至10 x 10³W/m² |
| 极限测量范围 | 额定测量范围的150% |
| 全视场角 | 180° |
| 额定暴露时间间隔 | 0至10分钟 |
| 校准可追溯性 | ITS90 |
| 标准电缆长度 | 5m |
| HF03显示输出 | 热通量（单位：x 10³W/m²） |
| 存储测量定义 | 存储测量定义最小值最大值和存储间隔内的平均值，转换为W/m² |
| A/D转换 | 16位 |
| 温度依赖性 | <0.5%+3 x 10⁻⁶ V超出额定范围 |
| 显示刷新率 | 1秒⁻¹ |
| 电池类型 | 2 x AA |
| 内部电源电压 | 3 VDC |
| 电池寿命 | >50天（使用新电池） |
| 存储间隔范围 | 2到65535秒（可选） |
| 存储容量 | 3518次测量 |
| 额定工作温度范围 | -10至+40°C |
| PC上的用户界面 | LI19软件 |
| 连接到PC | USB 1.1/2.0低速 |
其他信息
| 被测对象 | 热通量、温度 |
|---|---|
| 热通量传感器 | 热电堆 |
| 温度传感器 | K型热电偶 |
| 热通量校准的不确定度 | ±10%（k=2） |
| 校准可追溯性 | 国际单位制 |
| 推荐的传感器数量 | 每个测量位置2个 |
| IP防护等级 | IP67 |
| 测量范围 | -6000至6000 W/m² |
| 灵敏度 | 15 x 10⁻⁶ V/（W/m²） |
| 额定工作温度范围 | -30至+170°C |
| 标准电缆长度 | 3m |
| 订单代码 | HF05-电缆长度（单位：m） |
其他信息
| 被测对象 | 热通量 |
|---|---|
| 感应区域 | 8 x 10⁻⁴ m² |
| 防护装置宽厚比 | 5m/m（根据ISO 9869 D.3.1的要求） |
| 传感器热阻 | 71 x 10⁻⁴ K/（W/m²） |
| 传感器电阻范围 | 1至4Ω |
| 传感器厚度 | 5.4 x 10⁻³ m |
| 校准不确定度 | ±3%（k=2） |
| 测量范围 | -2000至2000 W/m² |
| 灵敏度 | 60 x 10⁻⁶ V/（W/m²） |
| 额定工作温度范围 | -30至+70°C |
| 电缆直径 | 4 x 10⁻³ m |
| IP防护等级 | IP67 |
| 标准电缆长度 | 5米 |
| 选项 | –更长的电缆长度（10、15、20、30、40米） |
其他信息
| 测量对象 | 热通量 |
|---|---|
| 在线功能测试 | 自检，包括自校准 |
| 感应区域 | 8 x 10⁻⁴ m³ |
| 传感器热阻 | 81 x 10⁻⁴ K/（W/m²） |
| 测量范围 | -2000至2000 W/m² |
| 灵敏度 | 60 x 10⁻⁶ V/（W/m²） |
| 额定工作温度范围 | -30至+70°C |
| IP防护等级 | IP67 |
| 薄膜加热器电阻 | 100Ω ± 10 % |
| 薄膜加热器额定电源 | 9至15 VDC |
| 自检间隔6小时加热间隔持续时间 | 180秒 |
| 日平均功耗 | 0.02W |
| 标准电缆长度 | 2 x 5 m |
| 选项 | –更长的电缆长度（10、15、20、30、40米） |
其他信息
| 测量对象 | 热通量 |
|---|---|
| 感应区域 | 64 x 10⁻⁴ m² |
| 传感器热阻 | 71 x 10⁻⁴ K/（W/m²） |
| 传感器电阻范围 | 10至32Ω |
| 传感器厚度 | 5.4 x 10⁻³ m |
| 校准不确定度 | ±6%（k=2） |
| 测量范围 | -2000至2000 W/m² |
| 灵敏度 | 500 x 10⁻⁶ V/（W/m²） |
| 额定工作温度范围 | -30至+70°C |
| 电缆直径 | 4 x 10⁻³ m |
| IP防护等级 | IP67 |
| 标准电缆长度 | 5m |
| 选项 | 更长的电缆长度（10、15、20、30、40米） |
其他信息
| 被测变量 | 热通量、温度 |
|---|---|
| 国际单位制中的被测量量 | 热通量密度/辐照度，单位为W/m² |
| 热通量传感器 | 热电堆 |
| 温度传感器 | 热电偶 K型 |
| 灵敏度 | 9 x 10⁻⁹ V/(W/m²) |
| 校准溯源性 | 国际单位制 |
| 测量范围 | (0至800) x 10³ W/m² |
| 防护等级 | IP67 |
| 标准电缆长度 | ： |
| – 低温延长线 | 3米 |
| 额定冷却水温度范围 | 10至30°C |
| 额定冷却水流量 | > 30升/小时（0.01升/秒），优选100升/小时（0.03升/秒） |
| 输出信号 | 直流电压 |
| 输出信号范围 | 在额定测量范围内为10 x 10⁻³ V |
| 光谱范围 | 0至50 x 10⁻⁶ 米 |
| 全视角角度 | 180° |
| 黑色涂层发射率 | 0.92（估计值） |
| 选项 | – 更长的电缆（请以米为单位，明确两种电缆类型的总长度） |
| 额定工作温度范围 | ： |
| – 传感器和黑色涂层 | -30至+650°C |
| – 高温电缆 | -30至+900°C |
| – 低温延长电缆 | -30至+240°C |
其他信息
| 被测对象 | 热通量、温度 |
|---|---|
| 热通量传感器 | 热电堆 |
| 温度传感器 | K型热电偶 |
| 灵敏度 | 9 x 10⁻⁹ V/（W/m²） |
| 校准可追溯性 | 国际单位制 |
| 推荐的传感器数量 | 每个测量位置2个 |
| 测量范围 | （-1000至+1000）x 10³W/m² |
| 额定工作温度范围 | -30至+900°C |
| IP防护等级 | IP67 |
| –高温电缆 | 1米 |
| 选项 | –可选黑色涂层 |
| –传感器和高温电缆 | -30至+900°C |
| –可选黑色涂层 | -30至+650°C |
| –低温延长电缆 | -30至+240°C |
其他信息
| 被测对象 | 热通量、温度 |
|---|---|
| 热通量传感器 | 热电堆 |
| 灵敏度 | -V/（W/m²） |
| 温度传感器 | K型热电偶 |
| 校准可追溯性 | 国际单位制 |
| 推荐的传感器数量搜索和传热测量 | 每个测量位置2个 |
| 测量范围 | （-100至+100）x 10³W/m² |
| 额定工作温度范围 | -30至+850°C |
| IP防护等级 | IP51 |
| –高温电缆 | 1米 |
| 订单代码 | IHF03-高温电缆长度（单位：m）-低温延长电缆长度（以m） |
| 选项 | –可选黑色涂层 |
| –传感器和高温电缆 | -30至+850°C |
| –可选黑色涂层 | -30至+650°C |
| –可选磁铁框架 | -30至+500°C |
| –低温延长电缆 | -30至+90°C |
其他信息
| 被测对象 | 热通量 |
|---|---|
| 测量单位为SI | 辐照度W/m² |
| 传感器技术 | Gardon和Schmidt Boelter |
| 额定冷却水温度范围 | 10至30°C |
| 额定冷却水流量 | >10 l/h（0.003 l/s），优选30 l/h（0.01 l/s） |
| 光谱范围 | 0到50 x 10⁻⁶ m |
| 额定测量范围 | （5、10、20、50、100、200）x 10³W/m² |
| – 5, 10 x 10³ W/m² | < 450 x 10⁻³ s |
| – 20, 50 x 10³ W/m² | < 250 x 10⁻³ s |
| – 100, 200 x 10³ W/m² | < 200 x 10⁻³ s |
| 极限测量范围 | 额定测量范围的150% |
| 输出信号范围 | > 5 x 10⁻³ V 在额定测量范围内 |
| 黑色涂层发射率 | >0.90 |
| 校准可追溯性 | ITS-90 |
| –管理体系认证 | ISO 9001 |
| –认证 | 未获得认可 |
| –校准方法 | SBGC二次校准方法符合ISO 14934-3 |
| 标准电缆长度 | 2米 |
| 选项 | –更长的电缆（5、10或20米） |
| * | 有关更多信息，请参阅用户手册 |
其他信息
| 测量对象 | 热通量 |
|---|---|
| 测量单位为SI | 辐照度W/m² |
| 传感器技术 | Gardon和Schmidt Boelter |
| 标准 | 根据ISO 5660和ASTM E1354，对锥形量热计中使用的所有规范和尺寸进行标准化 |
| 额定测量范围 | （10至100）x 10³W/m² |
| 极限测量范围 | 150 x 10³W/m² |
| 响应时间（63%） | <250 x 10⁻³ s |
| 输出信号 | 直流电压 |
| 输出信号范围 | > 12 x 10⁻³ V 在额定测量范围内 |
| 光谱范围 | 0到50 x 10⁻⁶ m |
| 全视场角 | 180° |
| 黑色涂层发射率 | >0.90 |
| 额定冷却水流量 | >10 l/h（0.003 l/s），优选30 l/h（0.01 l/s） |
| –管理体系认证 | ISO 9001 |
| –认证 | 未经认证 |
| –校准方法 | 根据ISO 14934-3的SBGC二次校准方法 |
| 标准电缆长度 | 2米 |
| 订单代码标准版本 | SBG04-100-02 |
热流传感器
Hukx 在热流测量领域拥有成熟行业经验，提供品类丰富的传感器产品，可满足多场景下的热流检测需求。
如需开展热流测量，可优先关注全新 FHF05 系列产品。另一款应用普及度较高的型号为 SBG 水冷式热流传感器/热流计，多用于火灾与火焰相关研究，功能对标施密特-博尔特计、加登辐射计。除此之外，品牌还提供特种传感器，可适配高温、腐蚀性化学环境、曲面安装等特殊工况，以及各类差异化应用场景。若您需要用于热流量、热流密度、传热参数检测的传感器及测量仪表，Hukx 专业工程师可协助选配适配型号。
热流测量简介
想要快速了解热流测量基础知识？下方视频讲解热流的定义，以及不同环境、不同应用场景下的测量方式，同时指导如何选配测量仪器与传感器。
热流测量是掌握工况机理的有效方式。Hukx 专注于热流测量仪器的研发与供应，以下简要介绍热流传感器的基础测量原理：
热流传感器以瓦每平方米为单位，测量入射表面或穿透表面的能量通量。热量可通过传导、辐射、对流三种方式传递。所有传热过程均由温差驱动，由高温区域向低温区域传导。对流与传导型热流，依靠热量流经传感器完成检测；辐射热流则采用带黑色吸收面的热流传感器进行测量，吸收面可将辐射能转换为传导热能。
Hukx 始于1993年，最初研发用于土壤及墙体热流检测的传感器。历经多年发展，陆续拓展出适配更多领域的专用传感器与成套监测系统。
Hukx 热流传感器均针对不同应用场景的实际需求做优化设计，核心考量参数包括：
- – 额定温度范围
- – 额定热流范围
- – 灵敏度
- – 响应时间
- – 耐化学腐蚀性能及安全规范要求
- – 外形尺寸、结构形态及光谱特性
Hukx 热流传感器普遍采用热电堆结构。热电堆因冷热两端产生温差而输出电信号，信号大小与热流密度呈比例关系。热电堆属于无源器件，无需外接供电，输出信号通常为毫伏级弱电信号。
热流传感器广泛应用于保温隔热性能检测、热环境特性分析、火灾与燃烧及高热流工况研究、工业过程监测与控制，以及各类专项测量场景。
若您未找到适配产品，或需要传感器选型、实验方案搭建的专业支持，可随时与我们联系。
