- 主流四分量净辐射仪
- C 级光谱平坦型
- 内置加热功能，保障数据连续稳定
- 支持模拟量输出

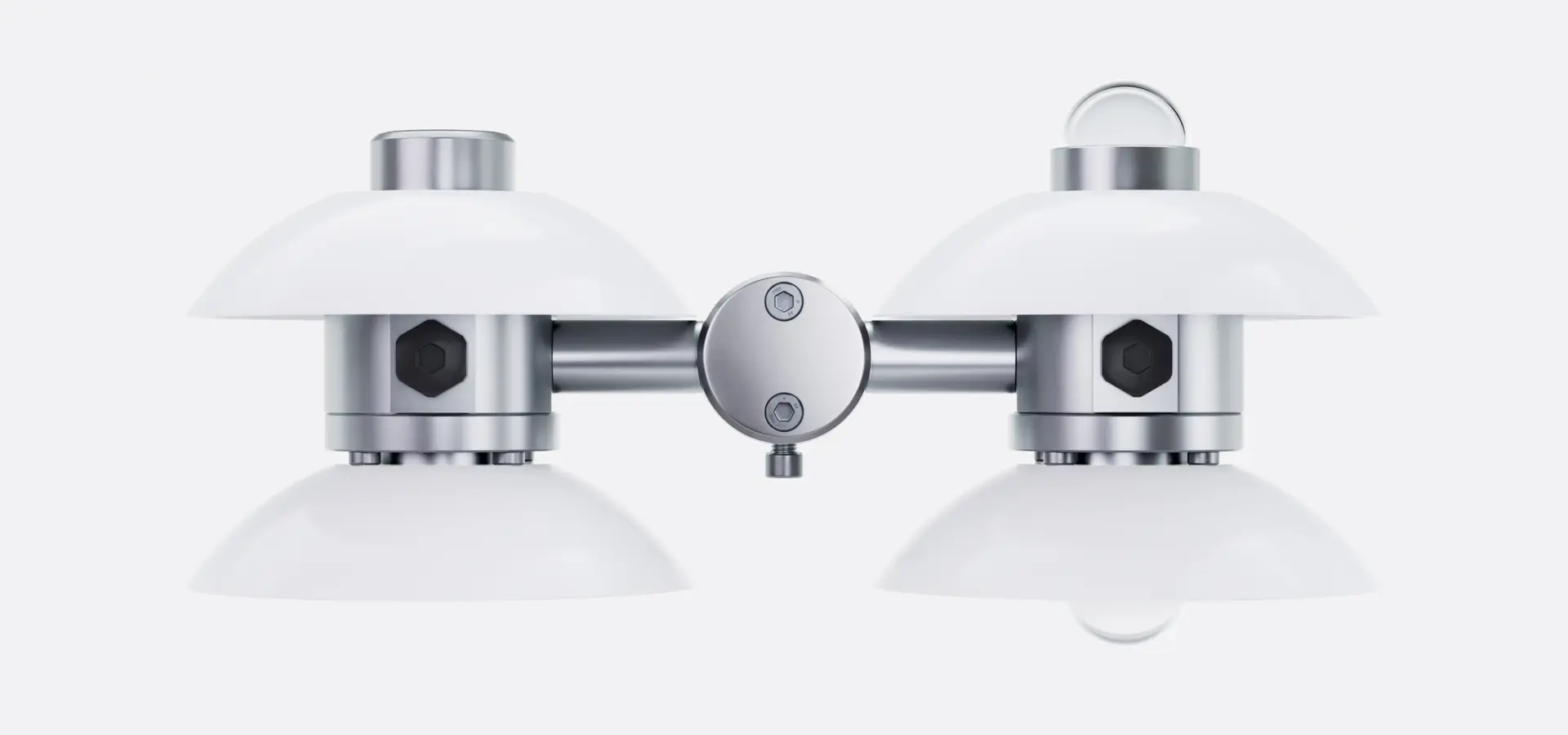

四分量净辐射仪
NR01 是一款应用广泛的四分量净辐射仪，主要用于科研级能量平衡与地表通量相关研究。仪器配有两只朝上、两只朝下的传感器，可分别独立测量太阳总辐射、太阳反射辐射、下行长波辐射以及上行长波辐射四项参数。
NR01 凭借良好的性价比，以及相较同类设备的多项优化升级，获得市场普遍选用。产品优势包括：模块化结构、两对同规格传感器设计、自重轻便、调平便捷，且长波测量中的太阳偏移量控制表现平稳。设备具备长波辐射表专属加热功能，能够减少因探头表面凝露产生的测量偏差。
规格
| ISO 9060: 2018分类 | 两个日射强度计均为光谱平坦C类 |
|---|---|
| 符合世界气象组织标准 | 两个日射强度计：WMO C级 |
| 被测变量 | 向上长波辐射 |
| 可选测量参数 | 晴天时长 |
| 包含传感器 | 2个相同的ISO 9060光谱平坦C级日射强度计；2个相同的150°视场角日射计 |
| 太阳光谱范围 | 285至3000 x 10⁻⁹ 米 |
| 光谱范围 | 长波 4.5至42×10⁻⁶米 |
| 调平功能 | 包含2轴调平组件 |
| 辐射计加热器 | 12 VDC时1.5 W |
| 温度传感器 | Pt100 |
| 被测对象 Pt100 | 仪器本体温度 |
| 所需读数 | 4个直流电压，1个Pt100 |
| 安装 | 安装在1英寸NPS管上；NR01交付时包含一个垫片，便于在¾英寸管上安装（管子不包含在内） |
| 太阳能校准溯源 | WRR |
| 太阳辐射校准的不确定性 | < 2.4% |
| 长波校准溯源 | WISG |
| 长波校准不确定度 | < 7% |
| 额定工作温度范围 | -40至+80°C |
| 标准线缆长度 | 2 x 5 米（见选项） |
| * | 测量体温所需的仪器 |
精准测量原理
NR01 可测量地表辐射平衡的四项独立分量：太阳总辐射（下行）、太阳反射辐射（上行）、下行长波辐射与上行长波辐射。太阳辐射感应部件为总辐射表，长波辐射感应部件为长波辐射表。
通过这四项分量可计算得出净辐射数值。在测算天空温度与地表温度时，需要对长波辐射表自身散发的辐射热量进行修正，计算遵循斯特藩–玻尔兹曼定律。NR01 机身内置Pt100温度传感器，可满足该项修正需求。同时也采用世界气象组织认可的总辐射表法，能够估算日照时长。
世界屋脊应用实例
下方视频展示了安装在珠穆朗玛峰峰顶附近气象站的NR01净辐射仪。采集的数据可为冰川消融、作物周期变化等研究方向提供科学参考依据。
视频来源：阿尔宾德拉·卡德卡博士 尼泊尔巴格马蒂省加德满都，冰川学家
市面优质四分量净辐射仪
NR01四分量净辐射仪自2007年推出以来，已在各类监测组网中得到普遍应用。
广受选用的原因包括：
- 具备优良性能的同时，拥有亲民的售价区间
- 长波辐射表自带加热功能，保障夜间数据完整可用
- 配备符合世界气象组织规范的光谱平坦型总辐射表，是反照率测量的基础配置
- 整机重量轻便，可降低安装配套成本
- 模块化结构设计，采用两组同规格传感器配对组合
- 设备调平、维护及重新标定操作简便
标准合规性
光谱平坦型总辐射表
为契合世界气象组织规范、保障太阳反射辐射测量准确，需使用光谱平坦型总辐射表。
太阳反射辐射与太阳总辐射的光谱特性存在差异。
NR01搭载光谱平坦型传感器，可用同一台设备、同一套标定参数完成总辐射与反射辐射的观测。
相比之下，同类产品常采用非光谱平坦型总辐射表，且朝上、朝下观测会搭配不同规格的总辐射表与长波辐射表。
设备适用标准：ISO 9060 以及《世界气象组织第8号指南：气象仪器与观测方法》。
设备使用说明
NR01净辐射仪操作简易，可直接适配市面上主流数据采集系统。
将仪器输出的微弱电压信号除以对应传感器灵敏度，即可换算出辐照度数值，单位为瓦每平方米。
长波辐照度需结合仪器机身温度进行修正计算。
所有传感器的灵敏度参数，均标注在NR01产品出厂证书中。

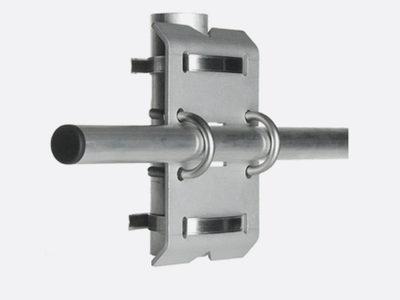

配件
| 仪器兼容性 | 日射强度计、反照率计和净辐射计 |
|---|---|
| 桅杆兼容性 | 直径（40至65）×10⁻³米 |
| 交叉兼容性 | 1英寸管长<1.5米（不含横担） |
| CMF01（长度为1.5米时）的最大承重 | 2.5 kg |
| 可以结合 | AMF02, AMF03, ALF01 |
